VERTEX

“Vertex”는 새로운 기술을 사용하여 안정적이고 높은 속도, 그리고 정확하고 정밀하게 측정하는 합리적인 측정 시스템입니다.

Micro-Vu 의 VERTEX 시리즈는 고 성능의 카메라를 이용한 비 접촉식 3차원 측정기로, 테이블 이동 및 구동 방식을 채택하여 다양한 제품을 보다 빠르고 정교하며 정밀한 측정을 제공합니다.

VERTEX시리즈는 광학 및 디지털 배율로 프로그래밍이 가능한 줌 카메라를 통하여 선명한 사진을 제공하여 보다 정교한 측정이 가능합니다. 뿐만 아니라 접촉식 프로브 및 레이저 센서를 장착하여 측정의 정확성 및 다양성을 증진시킬 수 있습니다.

본 제품은InSpec 소프트웨어를 통하여 구동이 됩니다. InSpec은 Point-and-Click 시스템으로 보다 간단하고 정교한 엣지 감지 기능을 제공하며, 보다 진보된 조명과 다양한 센서들을 이용한 정교한 교정을 진행하여 측정 데이터의 값과 공차의 값을 보다 간단하고 정교하게 출력 및 사용할 수 있습니다.

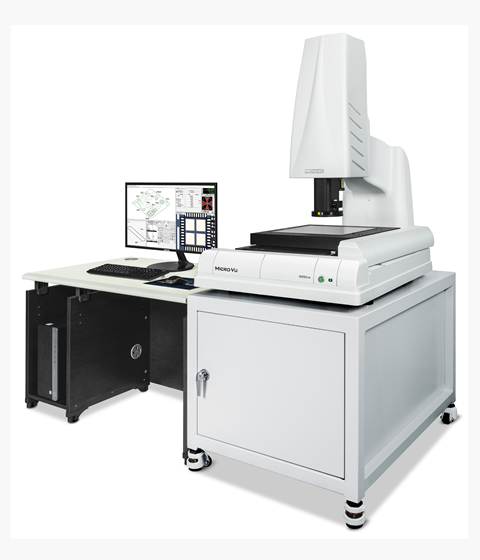

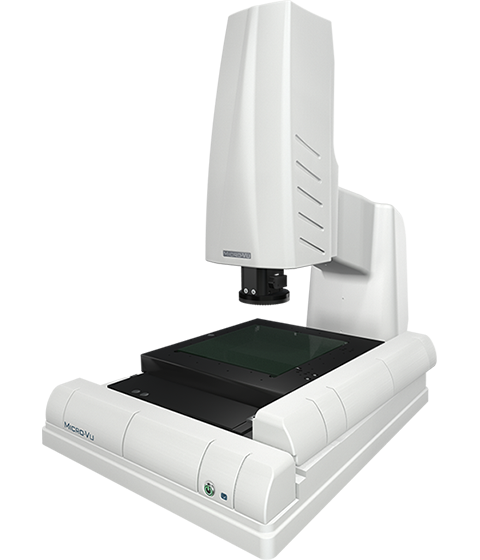

VERTEX Overview

vertex01
vertex02
vertex03
vertex01
vertex02
vertex03

  • 고 화질의 디지털 카메라

  • 프로그램으로 작성되어 조율이 가능한 광학 및 디지털 줌 카메라

  • 최상의 기능과 우수한 퍼포먼스를 수행하기 위한 전자 통합 디자인

  • 보다 빠르고 정확한 측정이 가능하도록 설계된 진보된 모션 컨트롤

  • 프로그래밍이 가능한 다양한 조명 설정

  • USB케이블 연결 방식을 통한 컴퓨터 제어 시스템

  • Renishaw® TP-20 and TP-200 제품을 통하여 확장된 측정 기능 지원

  • LSM4 (2-10mm), VAS-500 제품을 통하여 다각화되고 확장된 측정 기능 지원

  • RSD-60 로터리 장치를 이용한 측정 범위 확대

  • 자동으로 수행되는 제품 교정 시스템

VERTEX Specifications

제품명(Model) 제품 사이즈(Exterior Dimensions)[mm] 제품 무게(Machine Weight)[kg] 측정 범위(Measurement Volume)[mm] 최대 허용무게(Stage Capacity)[kg] 분해능(Linear Resolution)[㎛]
VERTEX 261 755 x 1130 x 1075 100 250 X 160 X 160 10 0.1
VERTEX 341 900 x 1410 x 1065 150 315 X 315 X 160 20 0.1
VERTEX 342 900 x 1410 x 1245 160 315 X 315 X 250 20 0.1

· 정확도를 표기하는 단위는 마이크로미터이다.
· 길이(L)를 표기하는 단위는 밀리미터이다.
· 스테이지 무게 허용치는 전체 면적에 동일하게 분배된 최대 무게이다.

Automated Product Accessories

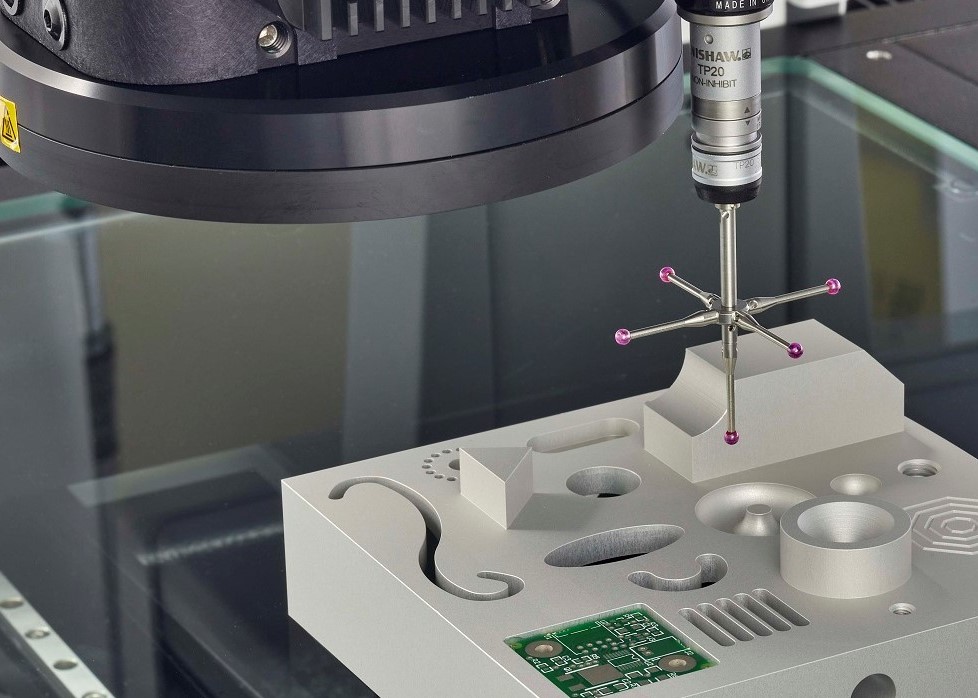

  • Touch Probe

    Touch Probe

    Renishaw®

    · TP20
    · TP200

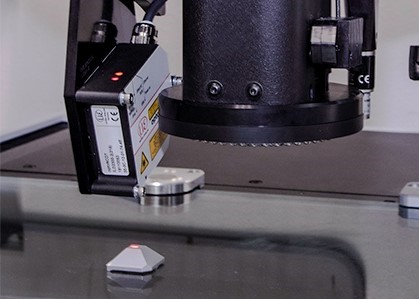

  • Distance Sensor

    Distance Sensor

    Micro-Epsilon®

    · LSM4 (2-10mm)

    PRECITEC

    · VAS-500

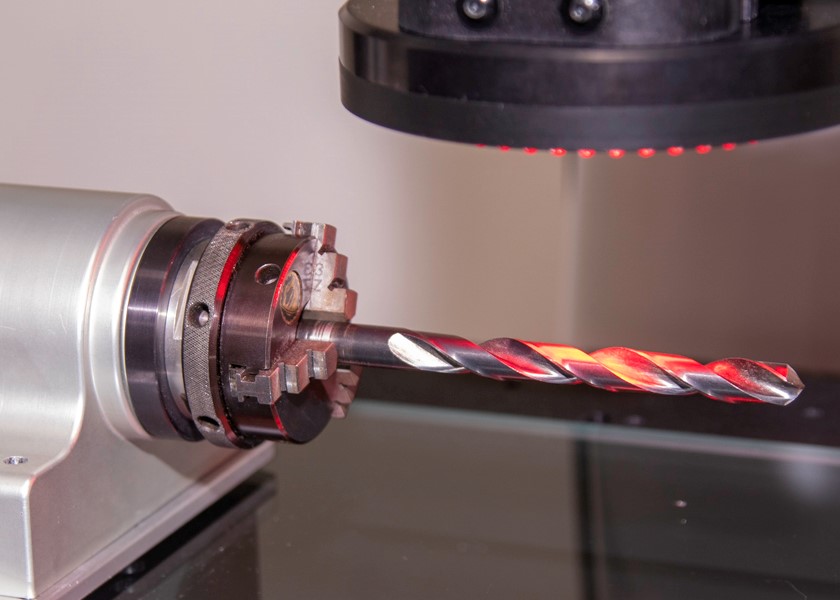

  • Rotary Indexer

    Rotary Indexer

    RSD-60
